在高端精密制造領域，搖籃式五軸加工中心憑借其雙轉臺結構（AC軸正交）和五軸聯動能力，成為航空、汽車、模具等行業復雜曲面加工的核心設備。然而，隨著機床長期運行，機械磨損、環境溫變、振動沖擊等因素會導致轉臺零點偏移、回轉中心空間位置偏差，直接影響加工精度。接下來華亞數控小編將系統闡述搖籃式五軸加工中心的精度標定方法，結合行業實踐案例，為企業提供可落地的技術指南。

一、精度標定的核心目標：消除三大誤差源

搖籃式五軸加工中心的精度依賴兩個關鍵參數：旋轉軸零點偏差與回轉中心空間位置偏差。前者指A軸（擺動軸）和C軸（旋轉軸）的零位偏移，后者指兩軸回轉中心在Y、Z方向上的相對位置誤差。這些誤差會導致五軸聯動時刀具軌跡偏離理論路徑，引發加工件表面粗糙度超標、尺寸誤差等問題。通過精度標定，需實現以下目標：

1. 零點校準：將A軸、C軸的機械零點與數控系統坐標系對齊；

2. 空間定位：精確測定A軸中心與工作臺距離、C軸中心與A軸中心的空間距離；

3. 動態驗證：通過試加工驗證標定效果，確保加工精度符合行業標準。

二、標定方法：分步實施與參數補償

1. A軸零位校正：基于平面度檢測的機械調整

• 工具：千分表、標準檢測棒；

• 步驟：

  1. 將千分表固定于主軸，表頭接觸C軸轉臺表面；
  2. 沿X軸方向打表，確認轉臺平整度（若讀數差異＞0.005mm，需清潔安裝面）；
  3. 沿Y軸方向打表，調整A軸角度，使前后兩點讀數一致，此時C軸旋轉平面處于水平狀態；
  4. 將調整后的A軸坐標值輸入數控系統參數（如海德漢系統MP960.0、MP960.1）。

2. C軸中心找正：同心度與坐標補償

• 工具：標準刀具、千分表；

• 步驟：

  1. 安裝標準刀具至主軸，千分表吸附于工作臺并壓緊刀尖；
  2. 旋轉C軸，微調XY坐標使表針波動≤0.002mm，記錄此時機床坐標系X、Y值；
  3. 將偏差值補償至系統參數（如MP960.0、MP960.1），驗證C軸中心同心度。

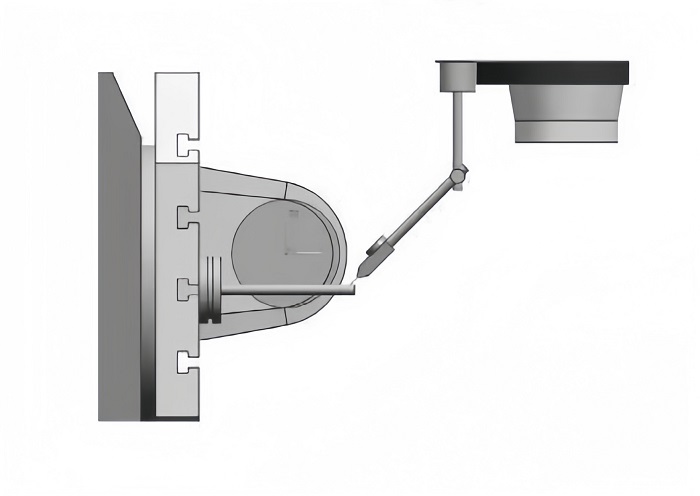

3. 空間中心標定：多維度測量與數學計算

• 工具：標準檢測棒、量規框架、千分表；

• 步驟：

  1. 夾緊標準棒至C軸中心，旋轉工作臺確保同軸度≤0.005mm；
  2. 測量標準棒頂部Z1值、側邊Y1值，翻轉工作臺90°后測量側母線Z2值、端面Y2值；
  3. 計算標準棒頂面中心與A軸回轉中心的Y、Z方向偏差（ΔY=C-D，ΔZ=C+D）；
  4. 結合標準棒端面到工作臺距離Z3，最終確定A軸、C軸回轉中心的空間偏差值（C、E），并輸入系統參數（如MP7530.0、MP7530.1）。

三、驗證與優化：圓錐臺試件加工的行業標準

標定完成后，需通過試加工驗證精度。圓錐臺試件（符合JB/T 10792.1-2007標準）是行業公認的檢測工具，其檢測項目包括：

• 圓錐截面圓度：反映徑向誤差；

• 側母線傾斜度：反映軸向誤差。

實踐案例：某航空零部件企業采用上述方法標定雙轉臺五軸機床后，加工圓錐臺試件用時15分鐘，三坐標測量結果顯示圓度誤差≤0.003mm、母線傾斜度誤差≤0.005mm，完全符合高精度加工要求。

四、技術延伸：動態誤差補償與智能維護

隨著數控系統升級，精度標定正從“被動校準”向“主動補償”演進。例如，F(xiàn)IDIA數控系統通過ROTO功能實時監測轉臺中心位置，結合熱誤差補償模塊，可抵消溫度變化對精度的影響。企業可結合自身設備特性，探索以下優化方向：

1. 激光干涉儀校準：用于定位精度檢測；

2. 振動分析儀監測：優化切削參數以減少動態誤差；

3. 數字化標定系統：集成傳感器與算法，實現自動化標定。

搖籃式五軸加工中心的精度標定是保障加工質量的核心環節。通過系統化的機械調整、參數補償與試加工驗證，企業可有效延長機床使用壽命，降低廢品率，提升市場競爭力。未來，隨著智能檢測技術的發展，精度標定將更加高效、精準，為高端制造提供堅實支撐。
