在現代模具制造領域，隨著產品結構日趨復雜、精度要求不斷提高，傳統的三坐標檢測方法已難以完全滿足復雜曲面的測量需求。五軸檢驗技術應運而生，通過同步控制三個直線軸和兩個旋轉軸，實現了對復雜模具的全面精準檢測。這一技術不僅顯著提升了檢測精度，更大幅縮短了模具制造周期，已成為現代模具制造中不可或缺的關鍵環節。

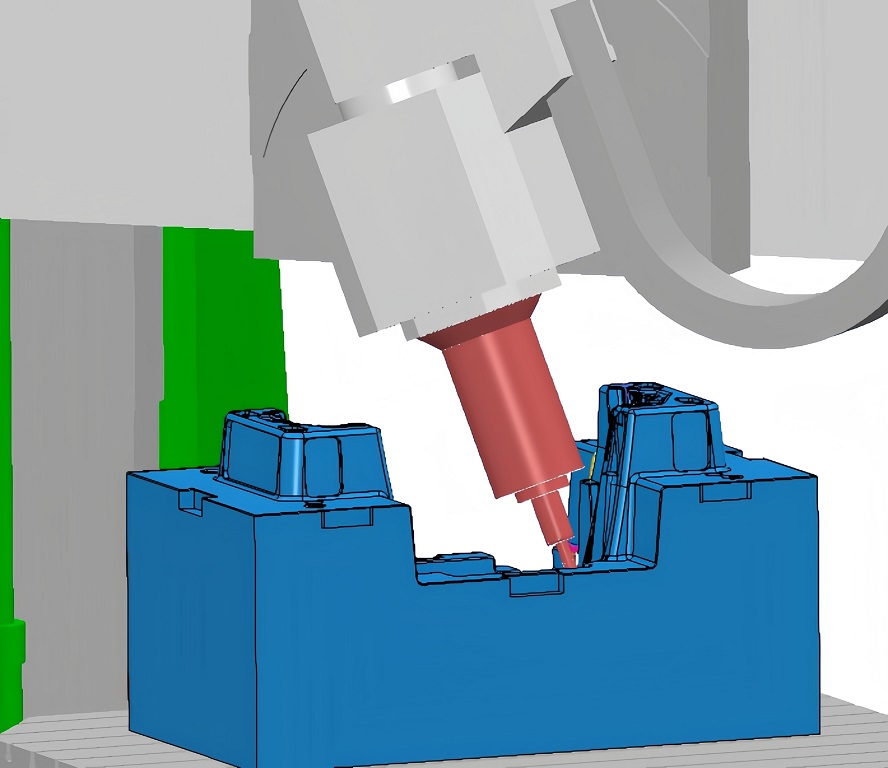

五軸檢驗技術基于五軸聯動測量系統，能夠在一次裝夾中完成對模具多個表面的全面檢測。與傳統三坐標測量相比，五軸測量系統通過同步運動的工作臺和測頭系統，實現了對復雜曲面的高效精準測量。
五軸檢驗的核心優勢在于其動態精度控制能力。傳統三坐標測量在掃描復雜曲面時，因需要頻繁加速和減速而產生慣性誤差，而五軸檢驗允許測量探針隨零件幾何形狀變化而迅速移動，有效避免了動態誤差的產生。
五軸檢驗的另一個顯著優勢是能夠使用較短的測量探針。如同五軸加工中使用短刀具可以提高加工精度一樣，五軸檢驗通過使用短探針減少了測量時的振動和偏差，從而提高了測量精度。
五軸檢驗技術在模具制造的全流程中發揮著重要作用。在模具設計驗證階段，通過五軸測量設備對模具CAD模型進行比對分析，能夠快速驗證設計方案可行性，提前發現潛在問題，減少后期修改成本。
對于深腔模具的檢測，五軸技術展現出獨特價值。傳統三坐標測量設備因探針長度限制難以觸及深腔底部，而五軸設備通過調整探針角度，能夠輕松完成對深腔、倒扣等復雜結構的精確測量。
在試模與修正階段，五軸檢驗數據為模具修正提供了精確依據。通過高密度點云掃描，可獲得模具型面的全面偏差數據，指導修正作業，大幅減少試模次數和修模時間，提高模具制作效率。
智能化檢測軟件是五軸檢驗系統的大腦?，F(xiàn)代五軸檢測軟件能夠處理海量測量數據，生成直觀的偏差色譜圖，幫助工程師快速判斷模具質量狀況。這些軟件通常具備防碰撞功能，可確保測量過程的安全可靠。
“S形試件”作為五軸機床精度檢測的國際標準，在模具制造領域也具有重要應用價值。這一由中國自主研發的國際標準，能夠全面評估五軸設備的動態加工性能，確保模具加工設備處于最佳狀態。
隨著模具行業對精度要求不斷提高，五軸檢驗技術已成為高品質模具制造的標配。尤其對于大型精密模具、復雜曲面模具以及有嚴格公差要求的模具項目，五軸檢驗提供了可靠的質量保障手段。
引入五軸檢驗技術需綜合考慮模具復雜程度和產量需求。對于小型、結構簡單的模具，三坐標測量可能已經足夠；但對于大型、具有復雜曲面的模具，五軸檢驗的優勢則十分明顯。
成功實施五軸檢驗需要專業的技術團隊支持。操作人員不僅需要掌握測量技術，還應理解模具設計和制造工藝，才能充分發揮五軸檢驗的價值。
隨著智能制造發展，五軸檢驗設備正與數字化系統深度集成。測量數據可直接反饋至生產管理系統，形成閉環制造流程，持續提升模具制造的質量水平和生產效率。
對于高端模具制造企業，投資五軸檢驗技術帶來的回報是顯而易見的。國內某大型模具企業引入五軸測量系統后，檢測時間比傳統方法縮短約50%，模具試模次數減少30%以上，產品合格率顯著提升。隨著工業4.0時代的到來，五軸檢驗技術正與物聯網、人工智能等先進技術融合，實現預測性質量管控。未來，這一技術將繼續推動模具制造業向更精密、更高效、更智能的方向發展。
